型号：SRT0-SRT8
称重传感器：弹簧复位
活塞行程：10mm
螺栓覆盖范围：20-115 毫米 (3/4"-4")
最大工具压力：1500 bar (21750 psi)
螺栓突出螺母的距离：至少为螺栓直径的 1 倍
工具负载：160-4100 kN
螺栓公制：M20 - M115
液压面积：1067-27340 mm²
制造商: SAIVS
原产国：中国
最低订购量：1 件
更换 SPX 的 SRT 螺栓张紧器

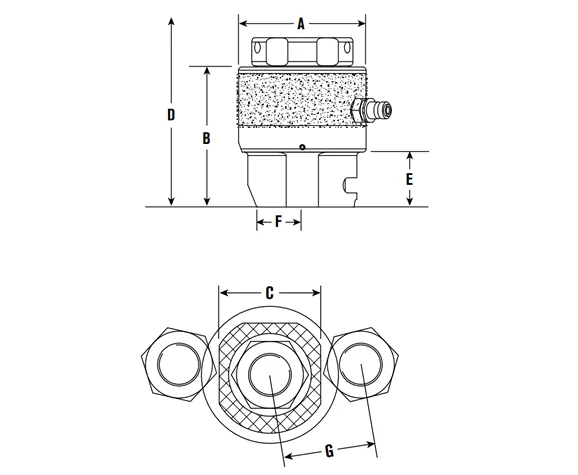

| （工具参考）称重传感器订单号 | 公制 | 适配器套件订单号 | 帝国 | 适配器套件订单号 | 工具负载 (kN) | 工具负载 (磅力) | 液压面积(mm²) | 液压面积(in²) | 大约重量（公斤） | 约重（磅） | 外螺栓 (mm) | lmp螺栓(英寸) | 螺栓尺寸(mm) | 螺栓数量(in) | A（毫米） | A(英寸) | 宽度（毫米） | 垃圾桶） | 直径（毫米） | C(英寸) | 直径 外螺栓 (mm) | D Imp 螺栓（英寸） | 螺栓直径 (mm) | D 型螺栓 (英寸) | 外径（毫米） | E（英寸） | 口径(毫米) | F（英寸） | G 螺栓 (mm) | G Imp 螺栓（英寸） | G 螺栓 (mm) | G 螺栓 (英寸) | 螺柱直径公制 | 螺柱直径（英制） |
| (SRTO) SRTAS000001 | M20 | SRTAS000006 | 3/4" | SRTAS000002 | 160 | 35,971 | 1,067 | 1.654 | 1.4 | 3.1 | 19 | 0.75 | 20 | 0.79 | 66 | 2.6 | 93 | 3.7 | 63 | 2.5 | 136 | 5.4 | 142 | 5.6 | 36 | 1.4 | 25 | 50.8 | 2 | 49.8 | 2 | M20 | 3/4" | |
| M22 | SRTAS000008 | 7/8" | SRTAS000004 | 22 | 0.87 | 22 | 0.87 | 93 | 3.7 | 63 | 2.5 | 142 | 5.6 | 144 | 5.7 | 36 | 1.4 | 25 | 53.6 | 2.1 | 51 | 2 | M22 | 7/8" | ||||||||||
| (SRT1) SRTAS010001 | M24 | SRTAS010007 | 1" | SRTAS010003 | 280 | 62,950 | 1,867 | 2.894 | 2.7 | 6 | 25 | 0.98 | 24 | 0.94 | 87 | 3.4 | 117 | 4.6 | 68 | 2.7 | 175 | 6.9 | 175 | 6.9 | 38 | 1.5 | 28 | 1.1 | 58.8 | 2.3 | 56.5 | 2.2 | M24 | 1" |
| M27 | SRTAS010009 | 27 | 1.06 | 117 | 4.6 | 68 | 2.7 | 178 | 7 | 38 | 1.5 | 28 | 1.1 | 58.7 | 2.3 | M27 | ||||||||||||||||||
| 1-1/8" | SRTAS010005 | 29 | 1.14 | 120 | 4.7 | 72 | 2.8 | 181 | 7.1 | 41 | 1.6 | 31 | 1.2 | 68.3 | 2.7 | 44.5 | 1-1/8" | |||||||||||||||||
| (SRT2) SRTAS020001 | M24 | SRTAS020011 | 1" | SRTAS020003 | 450 | 101,169 | 3,001 | 4.652 | 4.1 | 9 | 25 | 0.98 | 24 | 0.94 | 103 | 4.1 | 117 | 4.6 | 75 | 3 | 175 | 6.9 | 175 | 6.9 | 38 | 1.5 | 30 | 1.2 | 65.2 | 2.6 | 64.5 | 2.5 | M24 | 1" |
| M27 | SRTAS020013 | 27 | 1.06 | 117 | 4.6 | 75 | 3 | 178 | 7 | 38 | 1.5 | 30 | 1.2 | 66 | 2.6 | M27 | ||||||||||||||||||
| M30 | SRTAS020014 | 1-1/8" | SRTAS020005 | 29 | 1.14 | 30 | 1.18 | 120 | 4.7 | 80 | 3.1 | 181 | 7.1 | 184 | 7.2 | 41 | 1.6 | 30 | 1.2 | 67.6 | 2.7 | 67.6 | 2.7 | M30 | 1-1/8" | |||||||||
| M33 | SRTAS020015 | 1-1/4" | SRTAS020007 | 32 | 1.26 | 33 | 1.30 | 123 | 4.8 | 84 | 3.3 | 188 | 74 | 190 | 7.5 | 44 | 1.7 | 35 | 14 | 72.3 | 2.8 | 71.9 | 2.8 | M33 | 1-1/4" | |||||||||
| M36 | SRTAS020016 | 1-3/8" | SRTAS020009 | 35 | 1.38 | 36 | 142 | 126 | 5 | 89 | 3.5 | 195 | 7.7 | 196 | 7.7 | 47 | 1.9 | 38 | 1.5 | 78 | 3.1 | 77 | 3 | M36 | 1-3/8" | |||||||||
| (SRT3) SRTAS030001 | M33 | SRTAS030011 | 1-1/4" | SRTAS030003 | 660 | 148,381 | 4,401 | 6.822 | 5.4 | 11.9 | 32 | 1.26 | 33 | 1.30 | 118 | 4.7 | 123 | 4.8 | 88 | 3.5 | 190 | 7.5 | 192 | 7.6 | 44 | 1.7 | 35 | 14 | 75.9 | 3 | 76.5 | 3 | M33 | 1-1/4" |
| M36 | SRTAS030012 | 1-3/8" | SRTAS030005 | 35 | 1.38 | 36 | 1.42 | 126 | 5 | 96 | 3.8 | 197 | 8 | 198 | 7.8 | 47 | 1.9 | 38 | 1.5 | 81.1 | 3.2 | 80.8 | 3.2 | M36 | 1-3/8" | |||||||||
| M39 | SRTAS030013 | 1-1/2" | SRTAS030007 | 38 | 1.5 | 39 | 1.54 | 130 | 5.1 | 96 | 3.8 | 203 | 8 | 204 | 8 | 51 | 2 | 42 | 1.7 | 83.8 | 3.3 | 83.6 | 3.3 | M39 | 1-1/2" | |||||||||
| M42 | SRTAS030014 | 1-5/8" | SRTAS030009 | 41 | 1.61 | 42 | 1.65 | 133 | 5.2 | 105 | 4.1 | 209 | 8.2 | 211 | 8.3 | 54 | 2.1 | 41 | 1.6 | 91 | 3.6 | 91 | 3.6 | M42 | 1-5/8" | |||||||||
| (SRT4) SRTAS040001 | M39 | SRTAS040014 | 1-1/2 | SRTAS040004 | 1000 | 224,820 | 6,668 | 10.335 | 8.4 | 18.5 | 38 | 1.5 | 39 | 1.54 | 140.5 | 5.5 | 132 | 5.2 | 112 | 4.4 | 211 | 8.3 | 212 | 8.3 | 51 | 2 | 42 | 1.7 | 91.8 | 3.6 | 91.6 | 3.6 | M39 | 1-1/2" |
| M42 | SRTAS040015 | 1-5/8" | SRTAS040006 | 41 | 1.61 | 42 | 1.65 | 135 | 5.3 | 114 | 4.5 | 217 | 8.5 | 218 | 8.6 | 54 | 2.1 | 45 | 1.8 | 95.6 | 3.8 | 95.5 | 3.8 | M42 | 1-5/8" | |||||||||
| M45 | SRTAS040016 | 1-3/4" | SRTAS040008 | 44 | 1.73 | 45 | 1.77 | 139 | 5.5 | 118 | 4.6 | 223 | 8.8 | 225 | 8.9 | 57 | 2.2 | 52 | 2 | 100 | 3.9 | 100 | 3.9 | M45 | 1-3/4" | |||||||||
| M48 | SRTAS040017 | 1-7/8" | SRTAS040010 | 48 | 1.89 | 48 | 1.89 | 142 | 5.6 | 114 | 4.5 | 230 | 9.1 | 231 | 9.1 | 60 | 2.4 | 51 | 2 | 101.1 | 4 | 101.3 | 4 | M48 | 1-7/8" | |||||||||
| 2" | SRTAS040012 | 51 | 2.01 | 145 | 5.7 | 120 | 4.7 | 236 | 9.3 | 63 | 2.5 | 52 | 2 | 106.8 | 4.2 | 2" | ||||||||||||||||||
| (SRT5) SRTAS050001 | M52 | SRTAS050012 | 2" | SRTAS050004 | 1500 | 337,230 | 10,003 | 15.504 | 13.8 | 30.4 | 51 | 2.01 | 52 | 2.05 | 175.5 | 6.9 | 148 | 5.8 | 120 | 4.7 | 246 | 9.7 | 248 | 9.8 | 63 | 2.5 | 52 | 2 | 114 | 4.5 | 115 | 4.5 | M52 | 2" |
| M56 | SRTAS050013 | 2-1/4" | SRTAS050006 | 57 | 2.24 | 56 | 2.20 | 154 | 6.1 | 138 | 5.4 | 259 | 10.2 | 258 | 10.2 | 70 | 2.8 | 58 | 2 | 121.3 | 4.8 | 119.1 | 4.7 | M56 | 2-1/4" | |||||||||
| M60 | SRTAS050015 | 60 | 2.36 | 161 | 6.3 | 138 | 5.4 | 000 0 | 10.3 | 70 | 2.8 | 58 | 2.3 | 122 | 4.8 | M60 | ||||||||||||||||||
| M64 | SRTAS050016 | 2-1/2" | SRTAS050008 | 64 | 2.52 | 64 | 2.52 | 161 | 6.3 | 153 | 6 | 272 | 10.7 | 273 | 10.7 | 76 | 3 | 63 | 2.5 | 134.3 | 5.3 | 132.3 | 5.2 | M64 | 2-1/2" | |||||||||
| M68 | SRTAS050018 | 68 | 2.68 | 161 | 6.3 | 153 | 6 | 283 | 11.1 | 76 | 3 | 63 | 2.5 | 135 | 5.3 | M68 | ||||||||||||||||||
| M70 | SRTAS050020 | 70 | 2.76 | 161 | 6.3 | 153 | 6 | 287 | 11.3 | 76 | 3 | 63 | 2.5 | 135.2 | 5.3 | M70 | ||||||||||||||||||
| 2-3/4" | SRTAS050010 | 70 | 2.76 | 167 | 6.6 | 156 | 6.1 | 284 | 11.2 | 283 | 11.1 | 81 | 3.2 | 70 | 2.8 | 141.3 | 5.6 | 2-3/4" | ||||||||||||||||
| (SRT6) SRTAS060001 | M72 | SRTAS060014 | 2-3/4" | SRTAS060004 | 2500 | 562,050 | 16,671 | 25.84 | 23 | 50.7 | 70 | 2.76 | 72 | 2.83 | 219 | 8.6 | 167 | 6.6 | 157 | 6.2 | 294 | 11.6 | 297 | 11.7 | 82 | 3.2 | 72 | 2.8 | 145 | 5.7 | 146.5 | 5.8 | M72 | 2-3/4" |
| M76 | SRTAS060016 | 3" | SRTAS060006 | 76 | 2.99 | 76 | 2.99 | 174 | 6.9 | 182 | 7.2 | 307 | 12.1 | 308 | 12.1 | 89 | 3.5 | 80 | 3.1 | 159.8 | 6.3 | 155.5 | 6.1 | M76 | 3" | |||||||||
| M80 | SRTAS060018 | 80 | 3.15 | 174 | 6.9 | 182 | 7.2 | 312 | 12.3 | 89 | 3.5 | 80 | 3.1 | 158.4 | 6.2 | M80 | ||||||||||||||||||
| M85 | SRTAS060020 | 3-1/4" | SRTAS060008 | 83 | 3.27 | 85 | 3.35 | 180 | 7.1 | 190 | 7.5 | 320 | 12.6 | 323 | 12.7 | 95 | 3.7 | 84 | 23 U.U | 169 | 6.7 | 165 | 6.5 | M85 | 3-1/4" | |||||||||
| M90 | SRTAS060022 | 3-1/2" | SRTAS060010 | 89 | 3.50 | 90 | 3.54 | 186 | 7 | 205 | 8.1 | 332 | 13.1 | 334 | 13.1 | 101 | 4 | 88 | 3.5 | 182 | 7.2 | 178.6 | 7 | M90 | 3-1/2" | |||||||||
| (SRT7) SRTAS070001 | M90 | SRTAS070010 | 3-1/2" | SRTAS070004 | 3200 | 719,424 | 21,339 | 33.076 | 32 | 70.5 | 89 | 3.50 | 90 | 3.54 | 252 | 9.9 | 186 | 7 | 200 | 7.9 | 339 | 13.3 | 341 | 13.4 | 101 | 4 | 88 | 3.5 | 179.8 | 7.1 | 176.1 | 6.9 | M90 | 3-1/2" |
| M95 | SRTAS070012 | 95 | 3.74 | 186 | 7 | 200 | 7.9 | 346 | 13.6 | 101 | 4 | 88 | 3.5 | 178.9 | 7 | M95 | ||||||||||||||||||
| M100 | SRTAS070014 | 3-3/4" | SRTAS070006 | 95 | 3.74 | 100 | 3.94 | 192 | 8 | 200 | 7.9 | 352 | 13.9 | 356 | 14 | 107 | 4.2 | 94 | 3.7 | 185.3 | 73 | 184.7 | 7.3 | M100 | 3-3/4" | |||||||||
| 4" | SRTAS070008 | 102 | 4.02 | 199 | 7.8 | 210 | 8.3 | 364 | 14.3 | 114 | 4.5 | 114 | 4.5 | 186 | 73 | l 4 | ||||||||||||||||||
| (SRT8)* SRTAS080001 | M105 | SRTAS080010 | 4” | SRTAS080004 | 4100 | 92,162 | 27,340 | 42.377 | 45 | 99.2 | 102 | 4.02 | 105 | 4.13 | 282 | 11.1 | 199 | 7.8 | 210 | 8.3 | 374 | 14.7 | 378 | 14.9 | 114 | 4.5 | 114 | 4.5 | 196 | 7.7 | 195 | 7.7 | M105 | 4” |
| M110 | SRTAS080012 | 110 | 4.33 | 199 | 7.8 | 210 | 8.3 | 383 | 15.1 | 114 | 4.5 | 114 | 4.5 | 197 | 7.8 | M110 | ||||||||||||||||||
| M115 | SRTAS080014 | 4-1/4" | SRTAS080006 | 108 | 4.25 | 115 | 4.53 | 205 | 8.1 | 224 | 8.8 | 387 | 15.2 | 394 | 15.5 | 120 | 4.7 | 114 | 4.5 | 208 | 8.2 | 208 | 8.2 | M115 | 4-1/4” | |||||||||
| 4-1/2" | SRTAS080008 | 114 | 4.49 | 212 | 8.3 | 232 | 9.1 | 400 | 15.7 | 127 | 5 | 117 | 4.6 | 218 | 8.6 | 4-1/2” |
上一篇 : SST系列 1500 bar 海底螺栓拉伸器
2024-10-22
下一篇 : MRT系列1500 bar 手动回位螺栓拉伸器
2024-10-22
产品线：工业工具
可根据特殊要求定制
与旧技术手动回位张紧器相比，弹簧回位设计大大提高了工作现场的生产率和安全性。
活塞过冲程预防
活塞冲程指示
与 MRT 张紧器系列兼容
独特的快速释放桥接适配
活塞/气缸错位补偿
仅用 8 个工具即可覆盖 20 至 115 毫米（3/4 英寸至 4 英寸）的螺栓
设计适合 BS1560/ANSI B16.5/API 法兰
全封闭称重传感器设计可防止碎屑进入活塞回缩机构
活塞过冲程消除器可防止过冲程和吹破密封件
用于多种工具连接的双液压联轴器
要求螺柱突出螺母 1 倍螺栓直径
可提供特定应用的工具。请联系工厂了解详情。
