容量:20吨/30吨/50吨/100吨/150吨
行程:50/100/150/200/250 毫米
最大工作压力:700 bar/10000 Psi/70 Mpa
重量:4-48.2 千克/8.8-106.3 磅
型号:RACL202-RACL15010
油容量:156-5675 cm³
制造商:SAIVS
原产国:中国
空心柱塞设计:适用于拉力和推力,增加了多功能性。
复合轴承:延长使用寿命,增强抗侧载荷能力。
硬涂层处理:提供全方位的表面保护并延长产品寿命。
浮动中心管:减少密封磨损,延长使用寿命。
标准手柄:方便操作和定位。
钢制底板和鞍座:增强承载能力并防止因负载引起的损坏。
整体式止动环:防止柱塞超程并承受整个气缸容量。
高强度回位弹簧:确保气缸快速回缩。
铝制锁紧螺母:提供长期的机械负载保持。
硬化钢止动环:延长使用寿命并增强抗侧向载荷能力(高达 5%)。
CR-400 耦合器和防尘盖:所有型号均附带。
符合标准:符合 ASME B-30.1 和 ISO 10100 标准。
多功能性:空心柱塞设计和拉/推兼容性使其适用于多种应用。
耐用性:复合轴承、硬涂层、浮动中心管等,延长使用寿命。
坚固性:钢制底板和鞍座增强了承载能力。
安全:整体式止动环和高强度回位弹簧,确保操作安全。
便利性:标准手柄和快速接头方便操作。
符合标准:遵守行业安全标准。

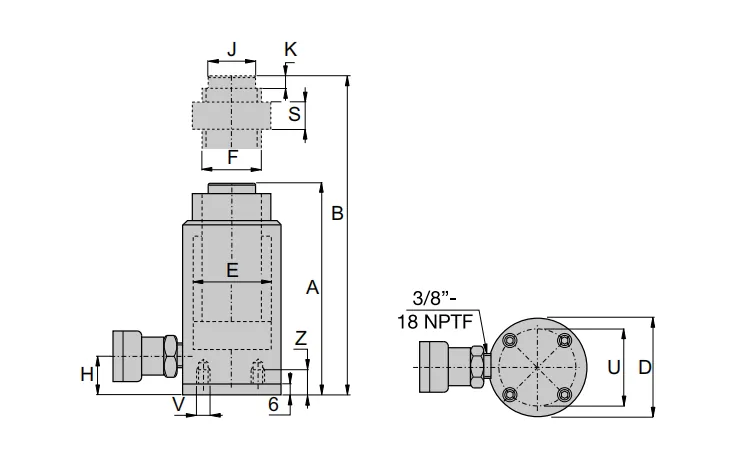

钢底板安装孔 | |||
油缸型号/容量吨 | 螺栓圆周U (mm) | 螺纹直径 (毫米) | 螺纹深度Z (mm) |
RACL-20 | 70 | M6 | 12 |
RACL-30 | 80 | M6 | 12 |
RACL-50 | 110 | M6 | 12 |
RACL-100 | 150 | M10 | 12 |
RACL-150 | 200 | M10 | 12 |
*包括 6 毫米底板高度
*所有 RACL 气缸均配备有可用螺栓拆卸的硬化钢鞍座。

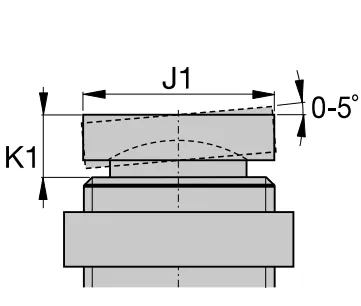

选配螺栓固定倾斜鞍座尺寸(毫米) | |||
适用气缸型号/容量吨 | 倾斜鞍座型号 | 倾斜鞍座直径 J1 | 鞍座从柱塞 K1 突出 |
RACL-50 | CATG-50 | 50 | 24 |
RACL-100 | CATG-150 | 91 | 31 |
RACL-150 | CATG-200 | 118 | 三十五 |
