法兰端面加工机端面加工范围 50-3000mm

型号：SFP/SFH/SFS

规格：610-3000

端面范围（OD）：50-3000 毫米（1.97-118.11 英寸）

安装范围（ID）：50-2800 mm

刀具进给行程：50-102 mm

转速：0-42转/分

气压：0.8-1.0Mpa

耗气量：2000L/min

电压：1PH 220V

频率：50Hz

电源：750-2000w

原产国：中国

产品主要性能：

法兰端面加工机针对法兰面，水纹线，密封槽加工而设计研发，采用最新的直线和滚珠螺杆技术，机器采用内卡装夹的...

发送邮件法兰修复工具PDF

产品概述

优化资料

相关文献

型号：SFP/SFH/SFS

规格：610-3000

端面范围（OD）：50-3000 毫米（1.97-118.11 英寸）

安装范围（ID）：50-2800 mm

刀具进给行程：50-102 mm

转速：0-42转/分

气压：0.8-1.0Mpa

耗气量：2000L/min

电压：1PH 220V

频率：50Hz

电源：750-2000w

原产国：中国

产品主要性能：

法兰端面加工机针对法兰面，水纹线，密封槽加工而设计研发，采用最新的直线和滚珠螺杆技术，机器采用内卡装夹的方式，固定在管道或法兰的中间，用于加工法兰的内孔，外圆及多种形式的密封面（RF，RTJ等）。

特点：

模块化设计，操作方便，易于安装，拆卸。

预载制动系统可以使得间歇切割平稳。

水平、垂直、倒置安装均可，稳定性好。

三种动力系统供选用：伺服电机、气动马达、液压马达。

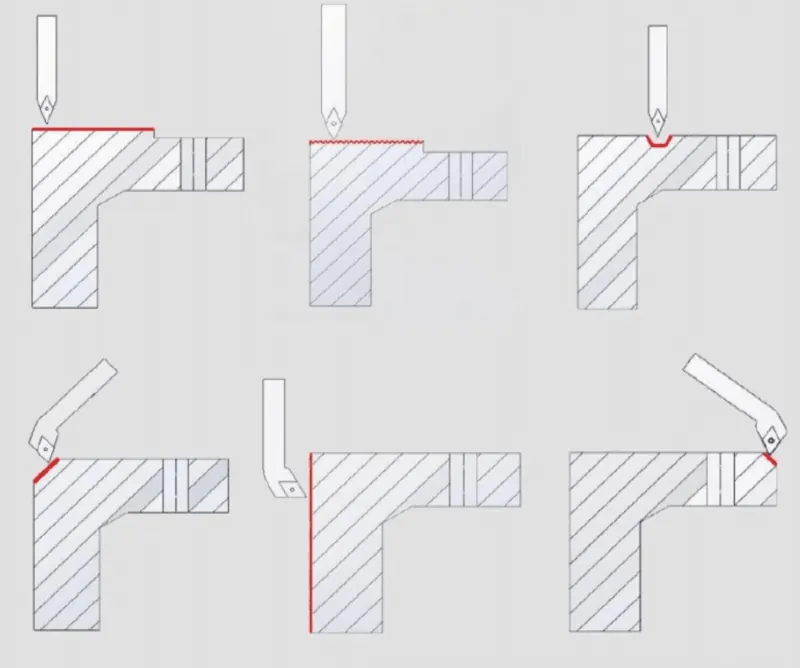

加工形式

Flange Facing Machine-7.webp

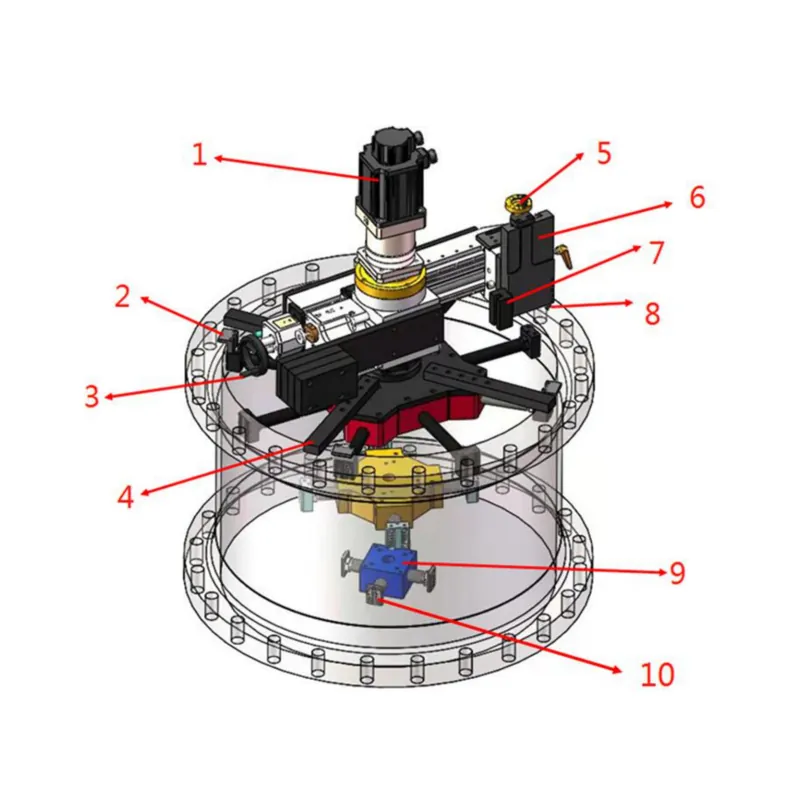

部件名称

1 伺服电机 6 刀架

2 微调块 7 刀片架

3 横向进给手柄 8 刀片

4 平衡尺 9 扩展块基座

5 纵向进给手柄 10 扩展块

根据工件内孔尺寸选择合适的胀紧块底座（9号）

Flange Facing Machine-6.webp

型号 Model	规格 Spec.	法兰面加工范围Fancing Range（O.D）	机器安装范围 Mounting Range (I.D)	刀具行程Tool Feed Stroke	刀具旋转角度 Tool Holder Swivel Angle	刀盘转速 Rotation Speed
气动 SFP 液压 SFH 数控 SFS	610	50-610mm	50-508mm	50mm	±30°	0-42r/min
	1000	160-1000mm	158-820mm	102mm	±30°	0-33r/min
	1650	500-1650mm	500-1500mm	102mm	±30°	0-22r/min
	2000	690-2200mm	690-2000mm	102mm	±360°	0-20r/min
	3000	1150-3000mm	1120-2800mm	102mm	±360°	3-12r/min
