TS系列液压螺栓 拉伸器
螺纹范围：M20-M100
3/4”- 4”
较大拉伸力：180-3110KN
行程：15mm
较大工作压力：150MPa
特性：
● 重量轻，结构紧凑，精度高。
● 表面经过防锈处理，耐腐蚀。
● 通用性强，通过更换拉伸头可适用于多个规格螺栓拉伸。
● 弹簧自动复位，适合频繁使用。
● 多个拉伸器可同步拉伸。
● 额定工作压力150MPa,可配高压手动泵、高压气动泵和高压电动泵工作。

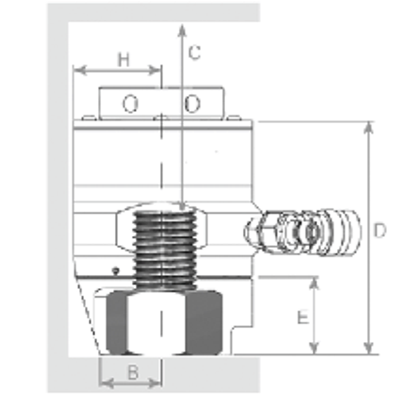

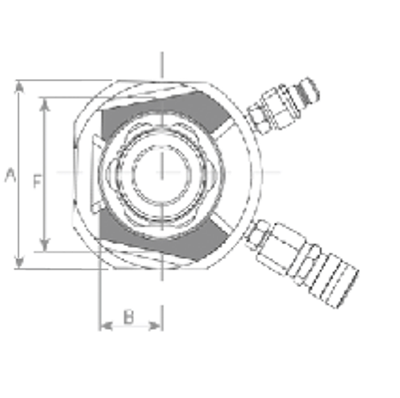

| 拉伸油缸型号 | 拉伸头型号 | 螺纹规格 | 拉伸头型号 | 最 大拉伸力 | 行程 | 受力面积 | A | B | C | D | E | F | G | H | 重量 | ||
| 英制 | Inch | mm | 公制 | KN | mm | In2 | mm2 | mm | kg | ||||||||
| TS1 | TS1-0750 U10 | 3/4"-10UNC | M20x2.5 | TS1-M2025 | 180.25 | 15 | 1.86 | 1201.93 | 72.00 | 21.50 | 90.00 | 99.50 | 68.50 | 61.75 | 49.00 | 36.00 | 2.62 |
| TS1-0875 U09 | 7/8"-9UNC | M22x2.5 | TS1-M2225 | 24.75 | 89.25 | 100.75 | 72.00 | 57.50 | 2.68 | ||||||||
| TS2 | TS2-0750 U10 | 3/4"-10UNC | M20x2.5 | TS2-M2025 | 236.06 | 15 | 2.44 | 1573.55 | 80.50 | 21.00 | 90.00 | 99.50 | 68.50 | 59.75 | 49.00 | 38.80 | 3.24 |
| TS2-0875 U09 | 7/8"-9UNC | M22x2.5 | TS2-M2225 | 25.00 | 59.25 | 100.75 | 70.00 | 56.50 | 3.32 | ||||||||
| TS2-1000 U08 | 1"-8UN | M24x3 | TS2-M2430 | 28.00 | 90.00 | 104.00 | 80.50 | 64.25 | 3.41 | ||||||||
| TS3 | TS3-0875 U09 | 7/8"-9UNC | M22x2.5 | TS3-M2225 | 380.38 | 15 | 3.93 | 2536.12 | 99.00 | 24.75 | 93.00 | 104.50 | 71.50 | 76.00 | 59.50 | 47.90 | 5.21 |
| TS3-1000 U08 | 1"-8UN | M24x3 | TS3-M2430 | 27.50 | 93.00 | 107.00 | 80.50 | 64.25 | 5.25 | ||||||||
| TS3-1125 U08 | 1.1/8"-8UN | M27x3 | TS3-M2730 | 28.00 | 96.00 | 113.50 | 90.75 | 72.00 | 5.53 | ||||||||
| M30x3.5 | TS3-M3035 | 35.00 | 94.00 | 114.00 | 85.00 | 69.00 | 5.54 | ||||||||||
| TS3-1250 U08 | 1.1/4"-8UN | M33x3.5 | TS3-M3335 | 34.50 | 95.00 | 114.50 | 89.88 | 75.00 | 5.56 | ||||||||
| TS4 | TS4-1125 U08 | 1.1/8"-8UN | M27x3 | TS4-M2730 | 564.95 | 15 | 5.84 | 408.00 | 116.50 | 33.00 | 118.50 | 135.50 | 97.00 | 90.75 | 75.00 | 56.50 | 8.76 |
| M30x3.5 | TS4-M3035 | 35.00 | 121.00 | 136.00 | 85.00 | 72.00 | 8.71 | ||||||||||
| TS4-1250 U08 | 1.1/4"-8UN | M33x3.5 | TS4-M3335 | 35.00 | 122.00 | 140.00 | 89.88 | 77.00 | 9.02 | ||||||||
| TS4-1375 U08 | 1.3/8"-8UN | M36x4 | TS4-M3640 | 42.00 | 121.00 | 142.00 | 95.14 | 83.00 | 9.08 | ||||||||
| TS4-1500 U08 | 1.1/2"-8UN | M39x4 | TS4-M3940 | 39.00 | 121.00 | 145.00 | 93.41 | 85.00 | 9.08 | ||||||||
| TS5 | TS5-1375 U08 | 1.3/8"-8UN | M36x4 | TS5-M3640 | 763.94 | 15 | 7.89 | 5092.89 | 134.75 | 42.00 | 131.50 | 152.50 | 107.50 | 95.14 | 83.00 | 63.38 | 12.71 |
| TS5-1500 U08 | 1.1/2"-8UN | M39x4 | TS5-M3940 | 45.00 | 131.50 | 155.50 | 100.53 | 88.00 | 12.93 | ||||||||
| TS5-1625 U08 | 1.5/8"-8UN | M42x4.5 | TS5-M4245 | 45.00 | 136.00 | 159.00 | 111.54 | 96.00 | 13.09 | ||||||||
| TS5-1750 U08 | 1.3/4"-8UN | M45x4.5 | TS5-M4545 | 46.00 | 136.00 | 162.00 | 119.72 | 103.00 | 13.42 | ||||||||
| TS6 | TS6-1625 U08 | 1.5/8"-8UN | M42x4.5 | TS6-M4245 | 951.41 | 15 | 9.83 | 6342.57 | 149.25 | 48.00 | 135.75 | 158.75 | 107.50 | 111.54 | 96.00 | 72.53 | 15.67 |
| TS6-1750 U08 | 1.3/4"-8UN | M45x4.5 | TS6-M4545 | 48.00 | 136.00 | 162.00 | 119.72 | 103.00 | 16.07 | ||||||||
| TS6-1875 U08 | 1.7/8"-8UN | M48x5 | TS6-M4850 | 46.50 | 137.50 | 166.50 | 113.52 | 103.00 | 16.01 | ||||||||
| TS6-2000 U08 | 2"-8UN | M52x5 | TS6-M5250 | 53.50 | 135.00 | 168.50 | 120.47 | 110.00 | 16.00 | ||||||||
| TS7 | TS7-1875 U08 | 1.7/8"-8UN | M48x5 | TS7-M4850 | 1458.89 | 15 | 15.08 | 9725.79 | 179.50 | 55.00 | 141.25 | 170.24 | 109.50 | 121.45 | 107.00 | 87.50 | 24.30 |
| TS7-2000 U08 | 2"-8UN | M52x5 | TS7-M5250 | 55.00 | 142.50 | 176.00 | 128.42 | 114.00 | 24.85 | ||||||||
| TS7-2250 U08 | 2.1/4"-8UN | M56x5.5 | TS7-M5655 | 59.00 | 148.25 | 180.75 | 132.61 | 119.00 | 24.89 | ||||||||
| M60x5.5 | TS7-M6055 | 60.00 | 145.50 | 182.00 | 144.80 | 127.00 | 24.26 | ||||||||||
| TS7-2500 U08 | 2.1/2"-8UN | M64x6 | TS7-M6460 | 67.00 | 141.50 | 182.00 | 144.80 | 130.00 | 24.81 | ||||||||
| TS8 | TS8-2250 U08 | 2.1/4"-8UN | M56x5.5 | TS8-M5655 | 1989.25 | 15 | 20.56 | 13261.91 | 206.75 | 65.00 | 151.25 | 184.75 | 110.50 | 134.60 | 119.00 | 103.40 | 33.68 |
| M60x5.5 | TS8-M6055 | 60.00 | 145.50 | 183.00 | 170.00 | 137.00 | 34.60 | ||||||||||
| TS8-2500 U08 | 2.1/2"-8UN | M64x6 | TS8-M6460 | 66.00 | 152.50 | 194.00 | 144.80 | 130.00 | 34.64 | ||||||||
| M68x5.5 | TS8-M6855 | 70.00 | 151.00 | 196.50 | 160.00 | 141.00 | 32.83 | ||||||||||
| TS8-2750 U08 | 2.3/4"-8UN | M72x6 | TS8-M7260 | 76.00 | 147.75 | 197.25 | 158.23 | 146.00 | 35.08 | ||||||||
| TS8-3000 U08 | 3"-8UN | M76x6 | TS8-M7660 | 80.50 | 146.75 | 198.75 | 169.93 | 151.00 | 34.73 | ||||||||
| TS9 | TS9-2750 U08 | 2.3/4"-8UN | M72x6 | TS9-M7260 | 2753.32 | 15 | 28.45 | 18355.45 | 239.00 | 80.00 | 154.75 | 204.25 | 112.50 | 170.18 | 149.00 | 119.50 | 48.60 |
| TS9-3000 U08 | 3"-8UN | M76x6 | TS9-M7660 | 81.00 | 160.75 | 211.75 | 169.93 | 151.00 | 48.86 | ||||||||
| M80x6 | TS9-M8060 | 78.00 | 158.50 | 213.50 | 190.00 | 164.00 | 47.70 | ||||||||||
| TS9-3250 U08 | 3.1/4"-8UN | M85x6 | TS9-M8560 | 88.00 | 159.00 | 219.00 | 181.37 | 160.00 | 50.82 | ||||||||
| TS9-3500 U08 | 3.1/2"-8UN | M90x6 | TS9-M9060 | 94.00 | 158.50 | 223.50 | 187.38 | 172.00 | 51.08 | ||||||||
| TS10 | TS10-3250 U08 | 3.1/4"-8UN | M85x6 | TS10-M8560 | 3109.94 | 15 | 32.14 | 20732.86 | 257.50 | 87.00 | 165.00 | 223.00 | 112.50 | 181.37 | 163.00 | 128.80 | 59.28 |
| TS10-3500 U08 | 3.1/2"-8UN | M90x6 | TS10-M9060 | 95.50 | 166.50 | 229.50 | 187.38 | 171.00 | 60.07 | ||||||||
| TS10-3750 U08 | 3.3/4"-8UN | M95x6 | TS10-M9560 | 100.00 | 157.75 | 225.75 | 209.44 | 185.00 | 58.69 | ||||||||
| TS10-4000 U08 | 4"-8UN | M100x6 | TS10-M10060 | 105.00 | 152.00 | 223.50 | 215.64 | 194.00 | 56.90 | ||||||||
