TG系列液压螺栓拉伸器
螺纹范围：M20-M100
3/4”- 4”
较大拉伸力：228-2643KN
行程：10-15mm
较大工作压力：150MPa
特性：
● 重量轻，结构紧凑，精度高。
● 表面经过防锈处理，耐腐蚀。
● 通用性强，通过更换拉伸头可适用于多个规格螺栓拉伸。
● 重力复位。
● 多个拉伸器可同步拉伸。
● 额定工作压力150MPa,可配高压手动泵、高压气动泵和高压电动泵工作。

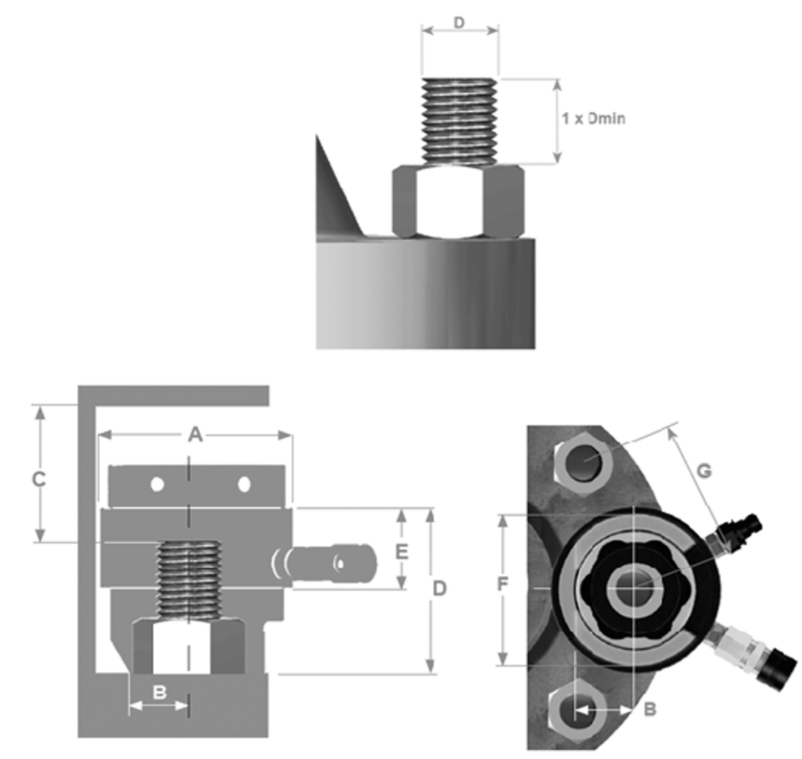

| 拉伸油缸型号 | 拉伸头型号 | 螺纹规格 | 拉伸头型号 | 最 大拉伸力 | 行程 | 受力面积 | A | B | C | D | E | F | G | 重量 | ||
| 英制 | Inch | mm | 公制 | KN | mm | In2 | mm2 | mm | kg | |||||||
| TG1 | TG1-0750 U10 | 3/4"-10UNC | M20x2.5 | TG1-M2025 | 227.81 | 10 | 2.354 | 1518.76 | 73.5 | 21.0 | 67.0 | 71.0 | 45 | 62 | 49.5 | 2.0 |
| TG1-0875 U09 | 7/8"-9UNC | M22x2.5 | TG1-M2225 | 24.0 | 64.0 | 71.0 | 63 | 53 | 1.9 | |||||||
| TG1-1000 U08 | 1"-8UN | M24x3 | TG1-M2430 | 24.0 | 69.0 | 78.0 | 69 | 58.5 | 1.9 | |||||||
| TG1-1125 U08 | 1.1/8"-8UN | M27x3 | TG1-M2730 | 24.0 | 66.0 | 79.0 | 74 | 63.5 | 1.9 | |||||||
| TG2 | TG2-1125 U08 | 1.1/8"-8UN | M27x3 | TG2-M2730 | 443.00 | 15 | 4.578 | 2953.69 | 102 | 27.0 | 85.0 | 92.0 | 54 | 82 | 67.6 | 4.8 |
| M30x3.5 | TG2-M3035 | 32.0 | 85.0 | 93.0 | 85 | 69 | 4.9 | |||||||||
| TG2-1250 U08 | 1.1/4"-8UN | M33x3.5 | TG2-M3335 | 31.0 | 84.0 | 95.0 | 85 | 72 | 4.6 | |||||||
| TG2-1375 U08 | 1.3/8"-8UN | M36x4 | TG2-M3640 | 34.0 | 84.0 | 98.0 | 91 | 78 | 4.6 | |||||||
| TG2-1500 U08 | 1.1/2"-8UN | M39x4 | TG2-M3940 | 36.5 | 82.0 | 100.0 | 90 | 80 | 4.7 | |||||||
| TG3 | TG3-1500 U08 | 1.1/2"-8UN | M39x4 | TG3-M3940 | 810.85 | 15 | 8.379 | 5405.70 | 133 | 36.5 | 98.0 | 109.0 | 56 | 97 | 83.5 | 9.5 |
| TG3-1625 U08 | 1.5/8"-8UN | M42x4.5 | TG3-M4245 | 37.5 | 93.0 | 107.0 | 110 | 92.5 | 9.0 | |||||||
| TG3-1750 U08 | 1.3/4"-8UN | M45x4.5 | TG3-M4545 | 40.5 | 98.5 | 116.0 | 115 | 98 | 9.3 | |||||||
| TG3-1875 U08 | 1.7/8"-8UN | M48x5 | TG3-M4850 | 42.5 | 95.0 | 116.0 | 116 | 101 | 9.0 | |||||||
| TG3-2000 U08 | 2"-8UN | M52x5 | TG3-M5250 | 50.0 | 93.5 | 117.0 | 120 | 106 | 8.6 | |||||||
| TG4 | TG4-1875 U08 | 1.7/8"-8UN | M48x5 | TG4-M4850 | 1273.16 | 15 | 13.159 | 8489.96 | 163 | 43.5 | 106.0 | 118.0 | 57 | 130 | 108 | 16.1 |
| TG4-2000 U08 | 2"-8UN | M52x5 | TG4-M5250 | 46.0 | 102.5 | 117.0 | 124 | 108 | 15.7 | |||||||
| TG4-2250 U08 | 2.1/4"-8UN | M56x5.5 | TG4-M5655 | 55.0 | 103.0 | 123.0 | 134 | 118.5 | 15.8 | |||||||
| M60x5.5 | TG4-M6055 | 54.0 | 121.5 | 145.5 | 150 | 127 | 18.3 | |||||||||
| TG4-2500 U08 | 2.1/2"-8UN | M64x6 | TG4-M6460 | 58.0 | 102.5 | 130.0 | 147 | 130.5 | 15.1 | |||||||
| TG5 | TG5-2500 U08 | 2.1/2"-8UN | M64x6 | TG5-M6460 | 1828.99 | 15 | 18.905 | 12196.45 | 193 | 64.0 | 107.5 | 133.0 | 60 | 147 | 130.5 | 22.7 |
| M68x6 | TG5-M6860 | 80.0 | 111.0 | 141.0 | 160 | 138 | 23.6 | |||||||||
| TG5-2750 U08 | 2.3/4"-8UN | M72x6 | TG5-M7260 | 72.0 | 115.0 | 147.0 | 161 | 143 | 24.7 | |||||||
| TG5-3000 U08 | 3"-8UN | M76x6 | TG5-M7660 | 77.0 | 108.0 | 146.0 | 170 | 153 | 22.2 | |||||||
| TG6 | TG6-3000 U08 | 3"-8UN | M76x6 | TG6-M7660 | 2643.43 | 15 | 27.323 | 17627.48 | 233 | 77.0 | 120.0 | 153.0 | 64 | 170 | 153 | 38.5 |
| M80x6 | TG6-M8060 | 78.0 | 117.0 | 154.0 | 178 | 155.5 | 38.3 | |||||||||
| TG6-3250 U08 | 3.1/4"-8UN | M85x6 | TG6-M8560 | 78.0 | 114.0 | 154.0 | 182 | 165.5 | 38.1 | |||||||
| TG6-3500 U08 | 3.1/2"-8UN | M90x6 | TG6-M9060 | 86.0 | 114.0 | 160.0 | 191 | 174.5 | 37.0 | |||||||
| TG6-3750 U08 | 3.3/4"-8UN | M95x6 | TG6-M9560 | 99.0 | 116.0 | 168.0 | 210 | 183.5 | 37.0 | |||||||
| TG6-4000 U08 | 4"-8UN | M100x6 | TG6-M10060 | 105.0 | 116.0 | 174.0 | 220 | 200 | 36.4 | |||||||
